Façade opaque agrafée

Principes

• Habillage de façade de type vêtage ou bardage avec ou sans isolation extérieure, sur support neuf et rénovation, tant en partie courante qu'en rez-de-chaussée.
• Fiberstone fibre en épaisseur totale 12 mm, en granit uniquement et en bande filante de grandes longueurs sur une hauteur de 600 mm permet de vêtir la façade par un calepinage de panneaux légers et résistants aux chocs.
• Fiberstone nida en épaisseur totale 20 ou 25 mm permet l'usage sur ossature légère de très grands panneaux, donnant à la façade une esthétique exceptionnelle presque sans joint.

Descriptif type

• Afficher le descriptif

Produit(s) adapté(s)

• Fiberstone fibre
• Fiberstone nida

Mise en oeuvre

PRODUIT Fiberstone fibre système P CLIP :

• La pose se fait à l'avancement par rangs horizontaux.
• Les panneaux Fiberstone fibre, épaisseur 12 mm, sont rainurés en usine sur les longueurs.
• Pose et réglage d'une ossature primaire verticale (bois ou aluminium) d'entre axes maximum 1200 mm sur les zones de façade à habiller par l'intermédiaire d'équerres réglables.
• Pose de l'isolant extérieur si besoin.
• Pose et réglage du premier rail horizontal bas sur l'ossature verticale.
• Pose des clips tous les 50 à 60 cm dans les rainures basses et hautes des panneaux.
• Les panneaux sont enclenchés sur le rail inférieur et maintenus en appui provisoire.
• Présentation du rail supérieur à l'arrière de l'ensemble des plaques alignées, et on l'abaisse dans les clips supérieurs. L'ensemble ainsi solidarisé, on peut alors visser sur le mur support ou sur l'ossature primaire verticale en cas d'isolation extérieure.
• Puis on répète les opérations précédentes jusqu'à l'achèvement de l'ouvrage.
• Le joint horizontal nominal minimal est de 5,5 mm.
• Le joint vertical nominal peut être de 2 mm seulement.
• Fiberstone peut apporter son appui par ses conseils, élaborer toute prescription de mise en oeuvre et procéder à l'étude d'applications particulières.
• Réaction au feu : M1

PRODUIT Fiberstone nida système 004 :

• Les panneaux Fiberstone nida sont munis en usine d'inserts invisibles scellés dans le nid d'abeilles permettant la pose d'agrafes aluminium non apparentes.
• Pose d'une ossature primaire verticale aluminium d'entre axes maximum 1200 mm, sur les zones de façade à habiller par l'intermédiaire d'équerres réglables.
• Pose de l'isolant extérieur si besoin.
• Pose et réglage des rails horizontaux selon le calepinage prévu.
• Boulonnage sur l'arrière des panneaux, par l'intermédiaire des inserts, d'agrafes aluminium ponctuelles, dont 2 règlables en partie supérieure, permettant le réglage de l'horizontalité des panneaux et l'écartement des joints (5 mm minimum)
• Affichage des panneaux et réglage.
• Interposition d'un fond de joint.
• Remplissage des joints à l'aide d'un silicone neutre pour la pierre de type DC 897 de Dow Corning.

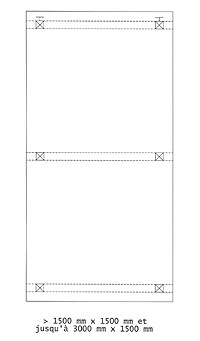

• Schéma de positionnement des agrafes selon les dimensions type de panneau.
• Fiberstone peut apporter son appui par ses conseils, élaborer toutes prescriptions de mise en oeuvre et procéder à l'étude d'applications particulières.
• Réaction au feu : M1
